PTC-100操作简易指南
信息来源:   时间:2015-07-24   点击次数:

开机和键盘说明
1.开机:打开电源,控制板上的指示灯将变蓝。仪器开始进行自检,LCD窗口将显示自检信息。约20秒内此屏幕消失,如果有问题出现,LCD将会出现错误信息。
2.自检通过后,将显示主菜单。
3.主菜单说明:
Run:执行程序
Enter:输入新程序
List:显示程序的步骤
Files:文件管理
Setup:进行热盖设置,察看仪器软件版本和序列号。
4.控制面板说明
Select Keys(<  >):在LCD窗口上向左或向右移动光标;显示时间和运行中的循环信息。
Proceed:接受所选菜单或选项;在运行中使程序进入到下一步。
Cancel:终止运行中的程序运行;在程序创建或编辑中取消最近的一步。
Stop:终止运行中的程序运行。
Pause:暂停运行中的程序;进行日本片假名的输入。
Instant:启动恒温孵育功能。

运行已有程序
1.选择已有程序的进行运行
在主菜单中,选择Run,点击Proceed。将会出现存有程序的文件夹,生产厂家安装的程序保存在Main文件夹中。选择所要运行的程序,点击Proceed确认。选择是否是用热盖功能。点击Proceed,程序开始运行。
2.浏览运行时间等信息
在运行过程中,运行界面如下:
屏幕将显示运行的程序名称,  正
在运行的步骤,循环数和基座的温度。

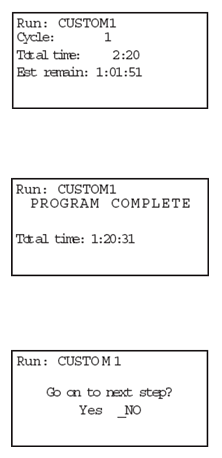

点击Select键可以浏览循环数,流逝时间及运行的剩余时间。
当停止按Select键时,此屏幕将返回运行界面。
3.浏览程序的完成界面
程序运行结束后,仪器会发出长警报声,完成界面将显示
   此界面也许会显示某种错误信息。点击Proceed可返回主菜单。
4.在流程中手动运行下一步
一旦一个流程开始运行,点击Proceed可在运行中立即进入下一步骤,即使机器正在升温阶段。屏幕将显示确认信息。
选择Yes,然后点击Proceed。流程将进入到下一步。
5.在运行中暂停
点击Pause可临时性暂停运行中的程序。在右下角的计时器将被Pause单词代替。
样品将维持在所显示的温度直到Pause或Proceed键被点击,程序才会继续运行。
运行中的程序在运行至某一步时,设定温度在到达前将不会暂停,。如果在达到这一温度前,点击了Pause,则仪器将继续加热或制冷直到达到设定温度,然后流程将暂停。

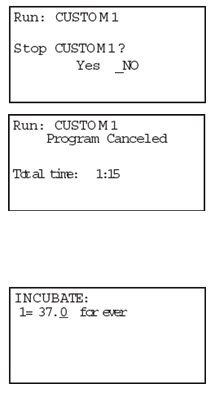

6.在运行中终止运行
点击Stop或Cancel可终止运行中的程序。屏幕将显示取消的信息。
选择Yes,点击Proceed来取消该流程。总的运行时间将会显示。
点击Proceed可返回主菜单。
注意:关掉仪器的电源,不会终止运行程序。仪器将在再次开机后继续运行上次被终止的程序。
7.启动恒温孵育功能
PTC-100可执行恒温孵育功能。在主菜单下点击Instant,屏幕将显示孵育温度设置屏幕。
通过键盘输入0度至100度的任何一温度,点击Proceed。仪器将在设定温度下孵育样品直至点击cancel或Stop。

创建新程序
1.开始创建一个新程序
从主菜单中选择Enter,点击Proceed。命名屏幕将显示:
2.命名程序
由1-8位字母或数字组成,输入程序名称后,点击Proceed两次接受完整的名字。如果此名字已被使用,Name In Use的屏幕将显示。点击Proceed,然后输入不同的名字。
3.输入程序步骤
程序命名后,Enter Menu屏幕将显示:
在此菜单下输入程序的第一步:Temp输入温度,点击Proceed,用键盘输入0至100度间任何一数字,点击Proceed,设定温度将移到屏幕第二行,时间设定行将出现,输入在此温度下维持的时间,点击Proceed,维持时间将出现在第二行,确认的信息将显示在最后一行,选择其中一个选项,点击Proceed确认。Yes为接受此步设定并显示Enter menu,在Enter Menu输入程序的下一步骤。No为重新输入温度和时间。Option将进行功能扩展。

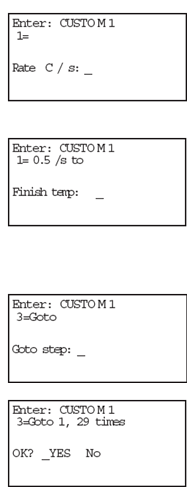

4.Ramp输入升降温速率步骤
此屏幕第二行显示程序的步骤。最后一行是为此步骤输入的温度速率(摄氏度/每秒)。用键盘键输入温度速率。点击Proceed。输入温度速率的最后的完成温度,完成温度将出现在第二行,最后一行将出现确认信息。
5.输入Goto步骤
从Enter Menu选择Goto步骤,屏幕将显示Goto信息:
输入循环回的步骤数字,点击Proceed。输入循环数目,点击Proceed。屏幕出现确认信息。选择Yes或No,点击Proceed继
续。
6.输入终止步骤
从Enter Menu中选择End,屏幕将显示:
此时屏幕会在第二行自动显示End,最后一行将出现确认信息。
选择Yes或No,点击Proceed继续。
选择Yes后,屏幕自动出现程序可以保存的文件夹。选择需要保存的文件,点击Proceed,程序将保存在选中的文件夹中,Main Menu将显示出来。
7.用Options对程序步骤进行修改
从温度步骤和温度速率步骤中选择Option,点击Proceed,菜单选项将出现三个选项:
INC 可以选择每循环一次,该步骤的温度升高或降低固定值。
Ext可以选择每循环一次,该步骤的控温时间增加或减少固定值。
Beep 仪器鸣笛一次。
8.在程序运行中进行修改
在程序中进行修改,需要使用Edit模式。
修改最后输入的数值或菜单选项
点击Cancel。选项将被取消,则需要输入另外的数值或菜单选项。点击Proceed进行确认。
改变步骤中所有输入的数值
反复点击Cancel。每次点击Cancel键时,光标将往回返到上一步的输入的数值处,删除该数值。当所有的数值都删掉后,就可以输入新的数值,或点击Cancel超过一次,可显示Enter Menu。
9.编辑已有程序
对已有程序进行编辑,通过Edit键进行。
从Main Menu中选择Edit,点击Proceed开始编辑。从文件夹中找出要编辑的程序查找并修改所需的步骤。
使用select向上或向下浏览程序。把光标放置在需要更改数值的步骤上,输入新的数值,点击Proceed。增加或删除或修改一个选项,可以把光标放在步骤号码上,点击Proceed。屏幕中出现Edit,Insert,Option和Delete,可根据需要进行选择,对程序进行步骤的编辑,插入,删除。

File菜单
仪器中的程序按类似WINDOWS的文件格式保存。在File选项中,Copy是在不同的文件夹中拷贝程序文件,Move是将程序文件移动到不同的文件夹中,Rename是文件改名,Delete是删除文件或文件夹,Folder是建立文件夹,Secure是文件夹加密。
Setup菜单
设定热盖温度,查看内部软件的版本。
